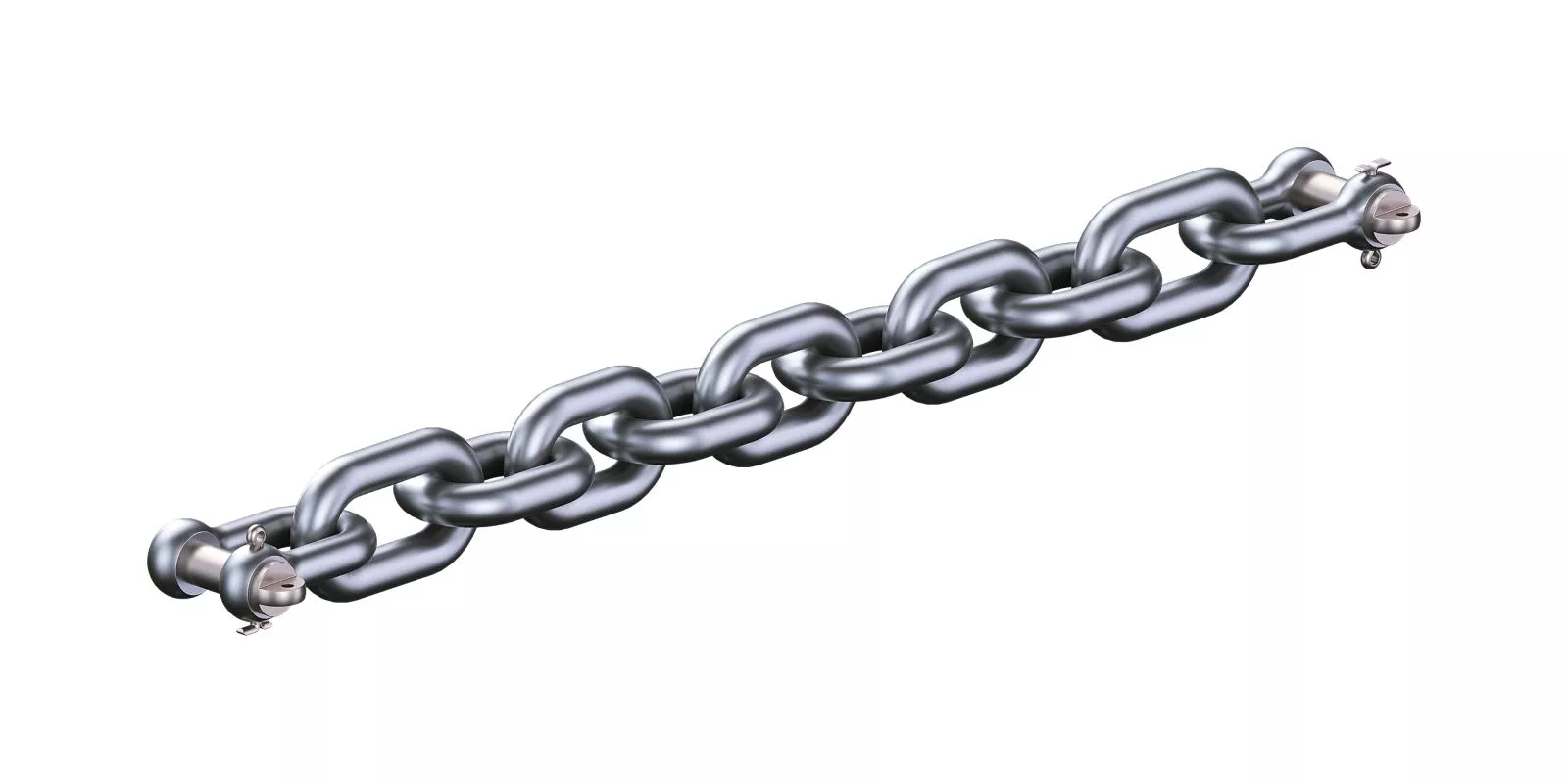

Цепи без распорок для причальных сооружений
Цепи предназначены для крепления кранцев цилиндрического типа, кранцев с фасадными плитами различных типов, пневматических плавающих кранцев, а также кранцев для буксиров. В зависимости от конструкции отбойного
сооружения цепи изготавливаются разной длины и разной комплектации.
Количество звеньев (или длина цепи) указываются при заказе.
Материал изготовления:
1 категория — углеродистая сталь;
2 категория — легированная сталь.
Покрытие:
НО — неокрашенные, естественного чёрного цвета.
ОКР — окрашивание битумным лаком БТ-577. Покрытие носит характер временной защиты при транспортировании и хранении.
ХЦ — гальваническое цинкование. Является защитно-декоративным покрытием, предназначенным для придания стойкости к вредным воздействиям.
DHG — нанесение горячего цинкового покрытия.
Стандарт:
ТУ 25.93.17-014-00165735-2018
НТД для специальных исполнений с приёмкой ОТК (по требованию заказчика)
Условное обозначение при заказе:
ЦБП-14×42-1-6,342 м — цепь без распорок 1 категории прочности длиной 6,342 м для причальных сооружений
ЦБП — цепь без распорок для причальных сооружений
14×42 — типоразмер цепи
1 — категория прочности 1
6,342 м — длина цепи 6,342 м
Примечание:
К заказу принимаются ЦБП-14×42-1-6,342 м в штуках, например, 22 шт. ЦБП-14×42-1-6,342 м
Вид приёмки:
ОТК и другими надзорными органами
| Категория цепи | 1 | 2 |
|---|---|---|
| Временное сопротивление при разрыве, МПа, не менее | 490 | 490–690 |
| Относительное удлинение при разрыве, %, не менее | 25 | 22 |
| Работа удара KV, Дж, не менее | – | 47 |
| Температура испытаний на ударный изгиб, °С | – | 0 |
